Hikvision, unul dintre cei mai mari producatori de sisteme de monitorizare video, a fost infiintat in anul 2001 avand ca domeniu de activitate productia de camere de supraveghere video si inregistratoare. Inca de la data infiintarii, Hikvision a acumulat popularitate de la an la an datorita performantelor echipamentelor produse de acestia la un raport calitate-pret deosebit, toate acestea reprezentand premisele unei companii de succes, lucru dovedit in ultimii ani in care Hikvision si-a surclasat concurenta prin plasarea pe primul loc in rapoartele de specialitate, conform a&s Security 50 Ranking and Reports.

Evident, una dintre politicile celor de la Hikvision consta in adaptarea la trendurile pietei prin dezvoltarea continua a sistemelor si solutiilor de supraveghere video, compania fiind unul dintre promotorii acestui domeniu. Succesul Hikvision a facut posibila achizitia unor companii din sfera sistemelor de securitate specializate pe efractie, control acces etc. Prin aceste achizitii, Hikvision a intrat in posesia know-how-ului companiilor subsidiare, iar integrarea acestora in randul sistemelor de supraveghere video a reprezentat o simpla chestiune de timp.

Toate aceste miscari coincid cu accentul care se pune pe domeniul IoT (Internet Of Things) al carui parinte este englezul Kevin Ashton. In linii mari, IoT reprezinta o retea de dispozitive interconectate: vehicule, electrocasnice, senzori, actuatori, relee etc., retea prin intermediul careia aceste dispozitive comunica, interactioneaza si schimba date. Similar cu modelul IoT si prin accesul la know-how-ul unor companii terte de securitate, inginerii Hikvision au pus bazele unei retele IoT marca Hikvision, in care au facut posibila integrarea sistemelor de supraveghere video, control acces, videointerfonie si efractie intr-unul singur.

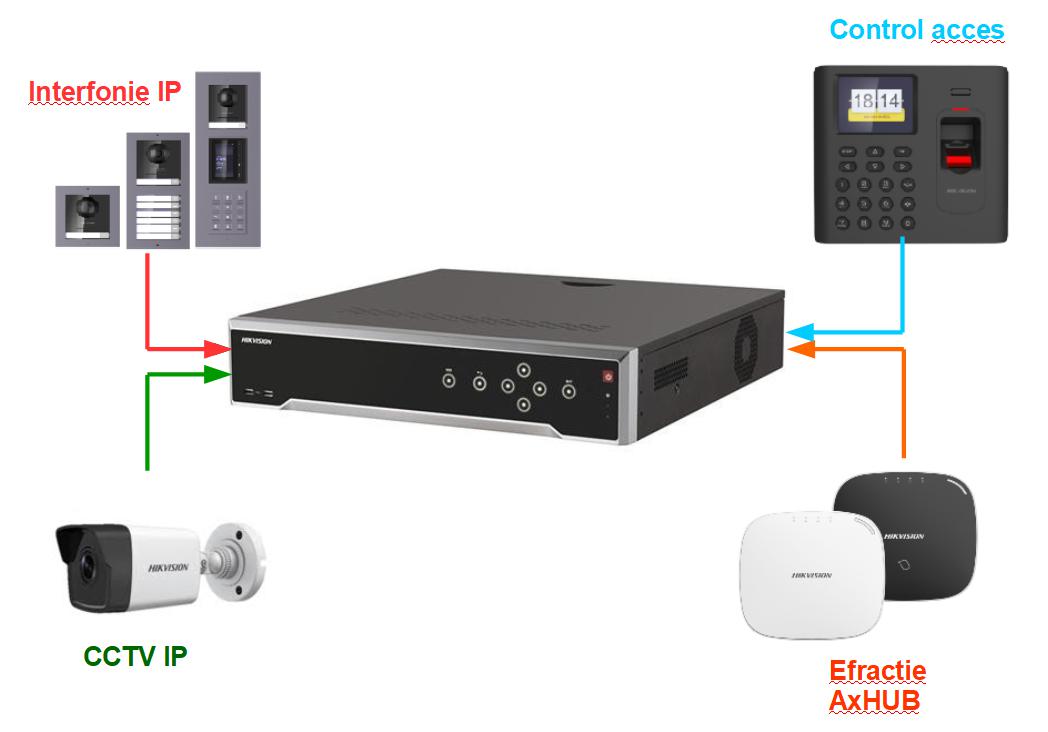

Sistemul Hikvision IoT este centrat pe NVR-urile DS-77XXNI-I4. Practic, pe langa camerele IP Hikvision si nonHikvision(ONVIF), NVR-ul poate gestiona videointerfoanele IP Hikvision, in special generatia a 2-a pe 4 sau 2 fire, centralele wireless de efractie si centralele de control acces Hikvision.

Echipamentele nonCCTV inrolate in NVR pe durata functionarii genereaza evenimente, fie ca este vorba de un apel efectual de la postul de exterior al videointerfonului IP, fie garantarea accesului unei persoane intr-un perimetru segregat sau o zona deschisa de pe centrala de efractie, iar acestea sunt toate transmise si stocate in NVR. Administratorii pot corela aceste evenimente cu actiuni specifice ca notificarea sonora, expedierea unui email, notificarea centrului de monitorizare, monitorizarea in fullscreen precum si afisarea evenimentului ca text peste imaginea camerei cu care acel echipament a fost asociat (OSD display). Orice eveniment poate declansa iesirile digitale ale NVR-ului si ale camerelor IP care sunt prevazute cu aceste iesiri. De asemenea, se poate declansa inregistrarea pe unul sau mai multe canale. La acestea se mai poate adauga crearea snapshoturilor pentru camerele cu care au fost asociate dispozitivele respective.

Configurare rapida

Pentru exemplificarea integrarii echipamentelor nonCCTV Hikvision in NVR s-au utilizat urmatoarele echipamente:

• NVR-ul DS-7716NI-I4/DS-7732NI-I4 cu versiunea de firmware V4.21.005 build1905 sau mai recenta.

• Sistemul de control acces si pontaj DS-K1T8003F cu versiunea de firmware V1.2.0 build 190513 sau mai recenta.

• Centrala de efractie wireless AxHub DS-PWA32-HSR cu versiunea de firmware V1.0.56 build 190710 sau mai recenta.

• Orice camera IP Hikvision.

• Evenimentele generate de dispozitivele nonCCTV pot fi transmise sub forma de push notification aplicatiilor mobile HikConnect.

1. Adaugare centrala de control acces din web

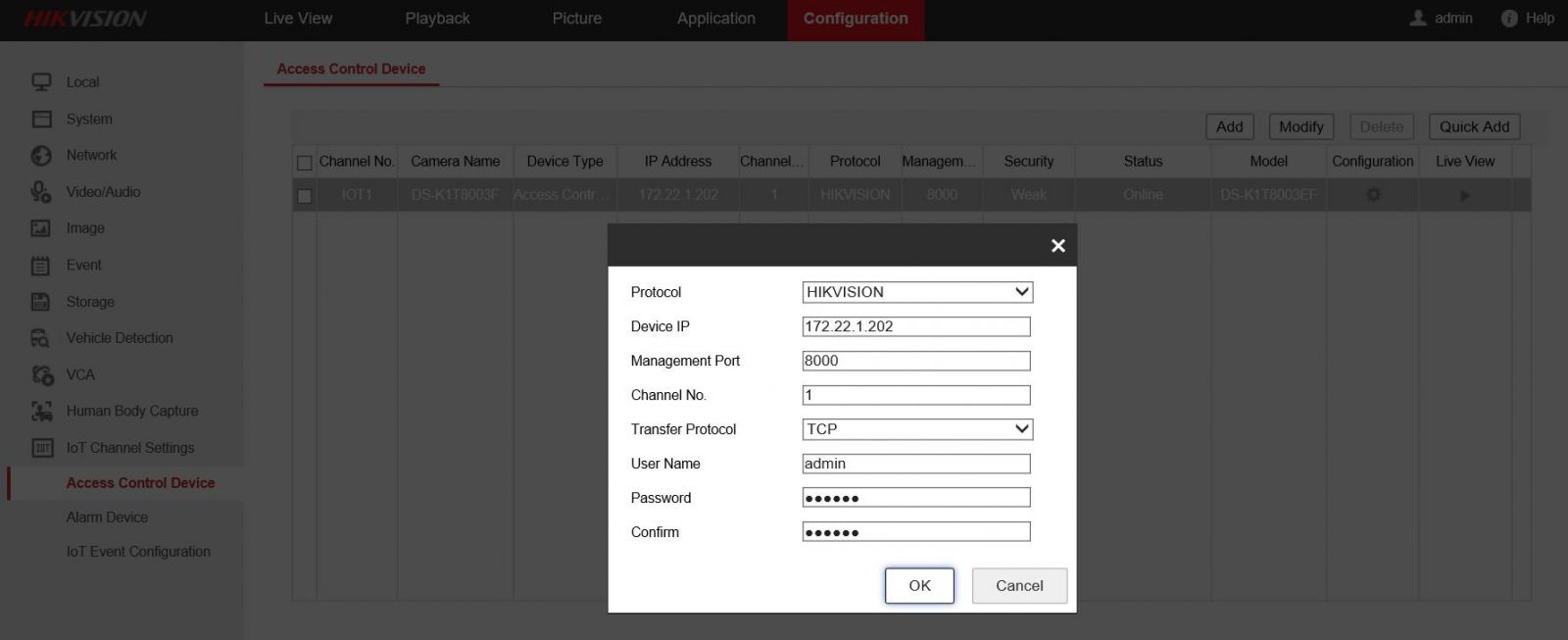

Se navigheaza in interfata web a NVR-ului -> Configuration -> IoT Channel Settings -> Access Control Device -> Click Add. Se vor introduce datele de conectare la dispozitivul de control acces: adresa IP, nume si parola.

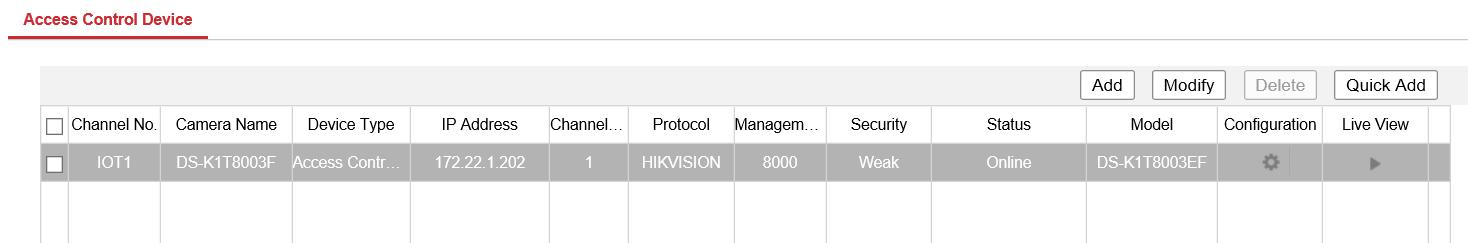

Daca informatiile sunt corecte si echipamentul este activ in retea, atunci acesta va fi afisat ca online in NVR.

Creare legatura event-to-action

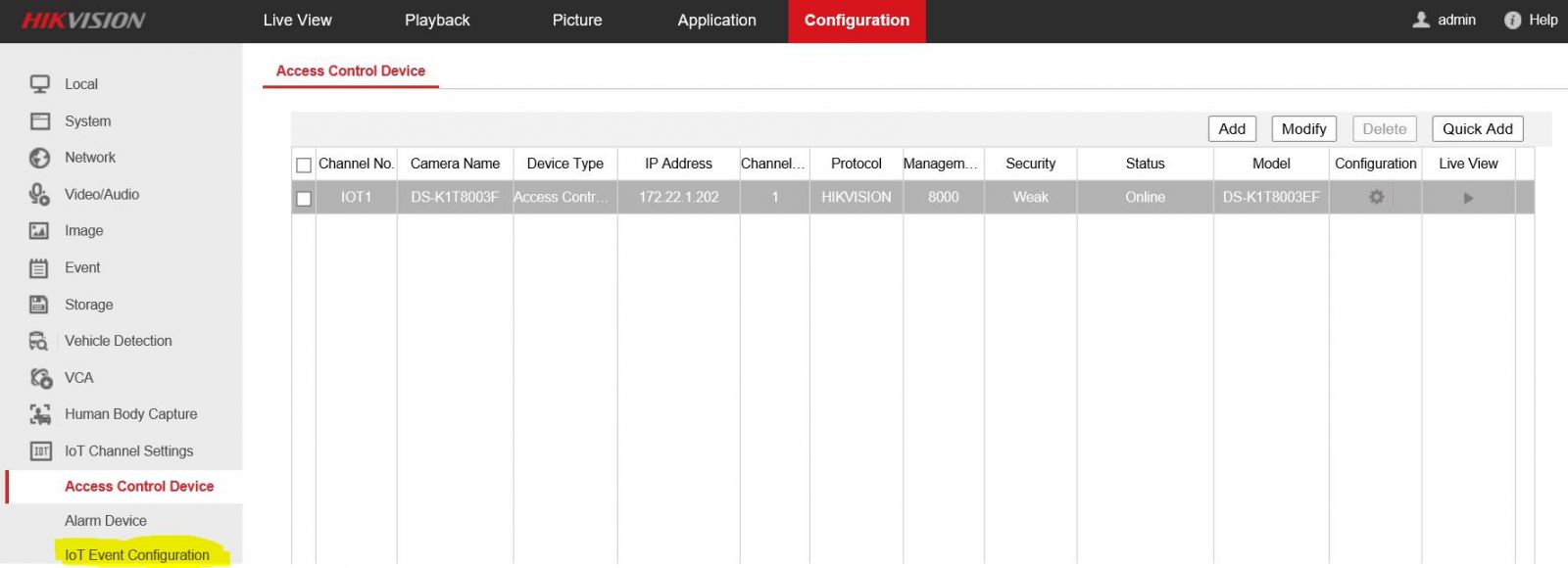

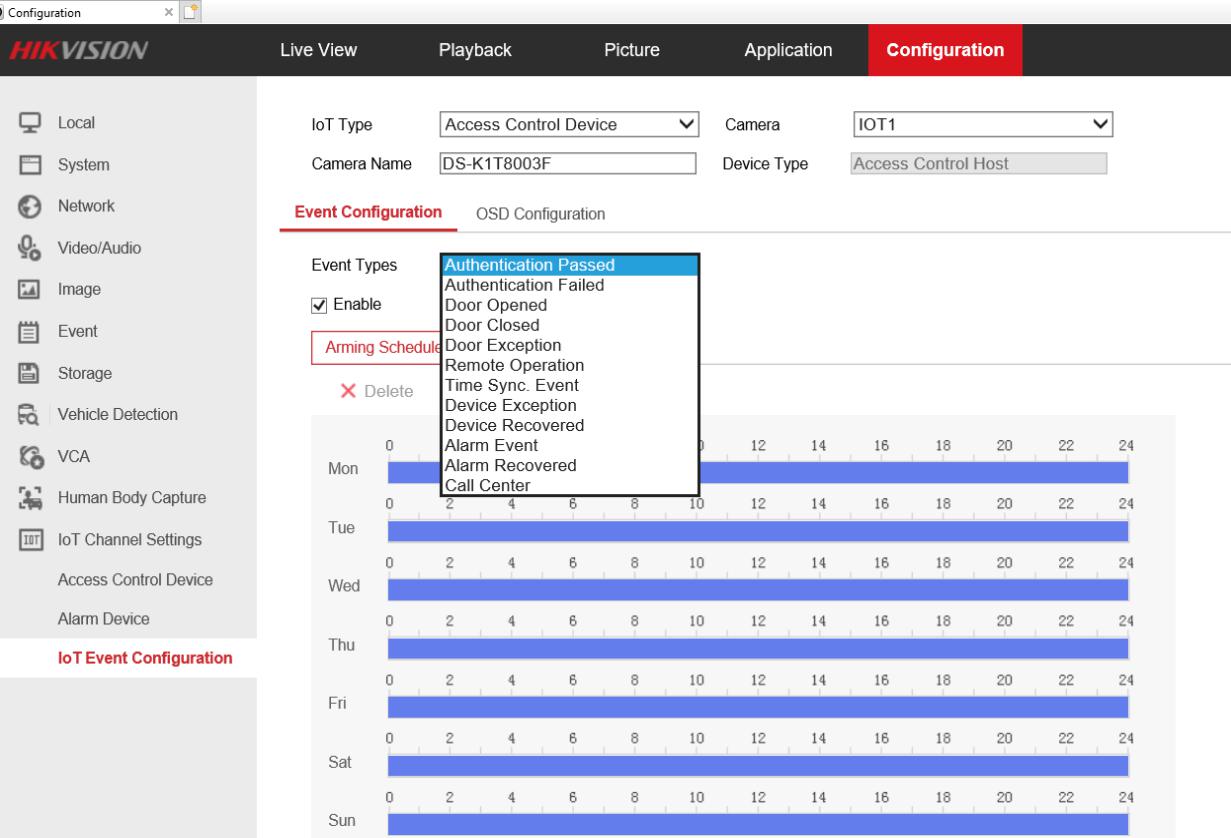

Se va naviga in submeniul IoT Channel Settings -> IoT Event Configuration.

Toate alarmele/evenimentele generate de sistemul de control acces compatibil cu NVR-ul vor fi incarcate in NVR, dar doar cele activate vor fi salvate pe HDD. Lista de evenimente transmise NVR-ului de sistemele de control acces consta in: authenticaion passed, authentication failed, door opened, door closed, door exception, remote operation, time sync. event, device exception, device recovered, alarm event, alarm recovered si call center.

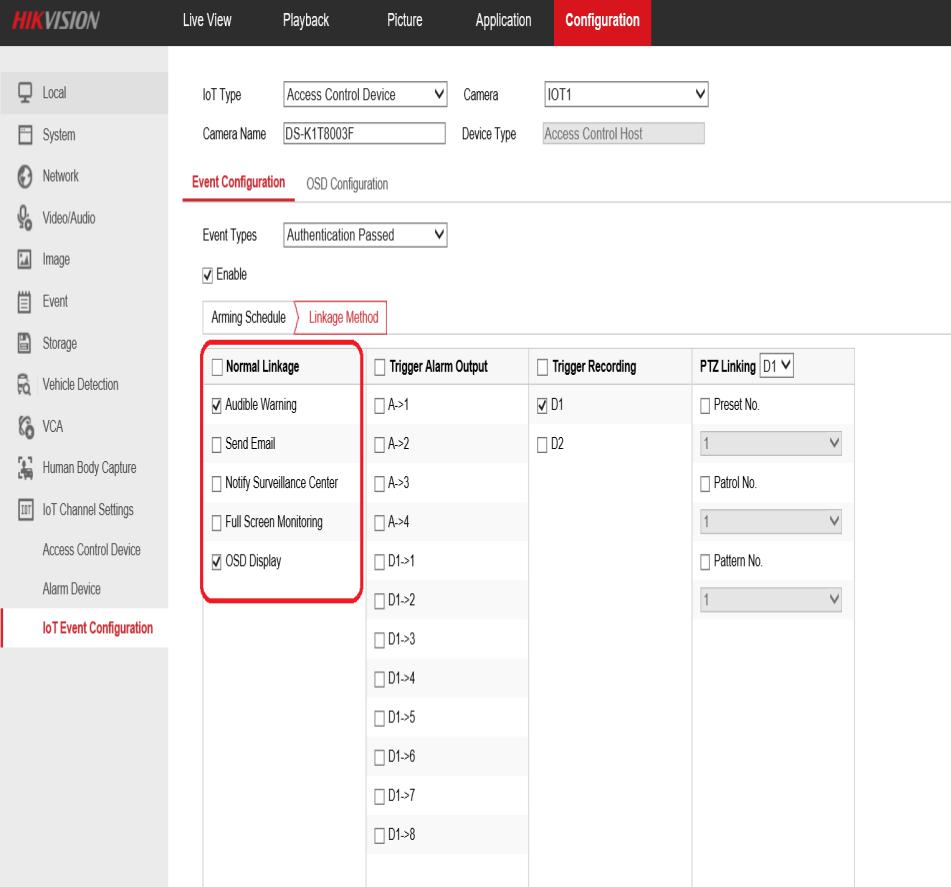

Utilizatorii pot crea scenarii de tratare a alarmelor de mai sus prin configurarea a 5 metode de legatura standard: Audible Warning, Send Email, Notify Surveillance Center, Full Screen Monitoring, OSD Display.

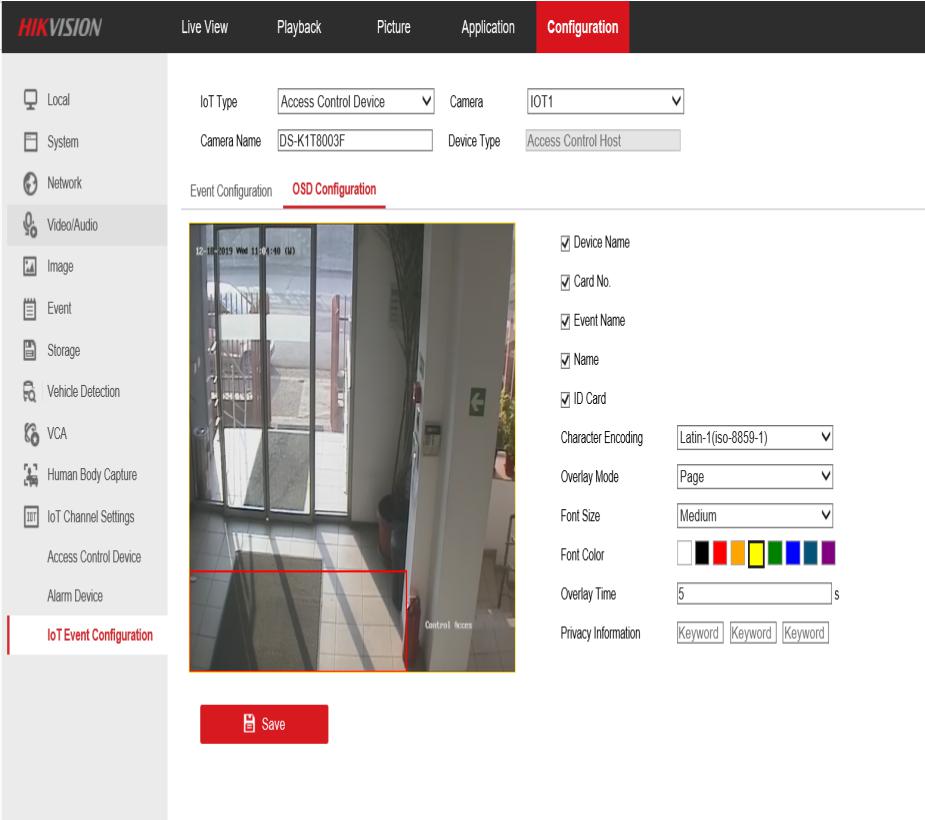

Alarma va fi suprapusa peste imaginile live ale camerei cu care aceasta a fost asociata. Pot fi afisate informatii cum ar fi nume dispozitiv, numar card, nume eveniment etc. Textul afisat poate avea diferite culori, iar timpul de afisare a mesajului poate fi definit dupa preferinte.

Configurare captura la eveniment de control acces

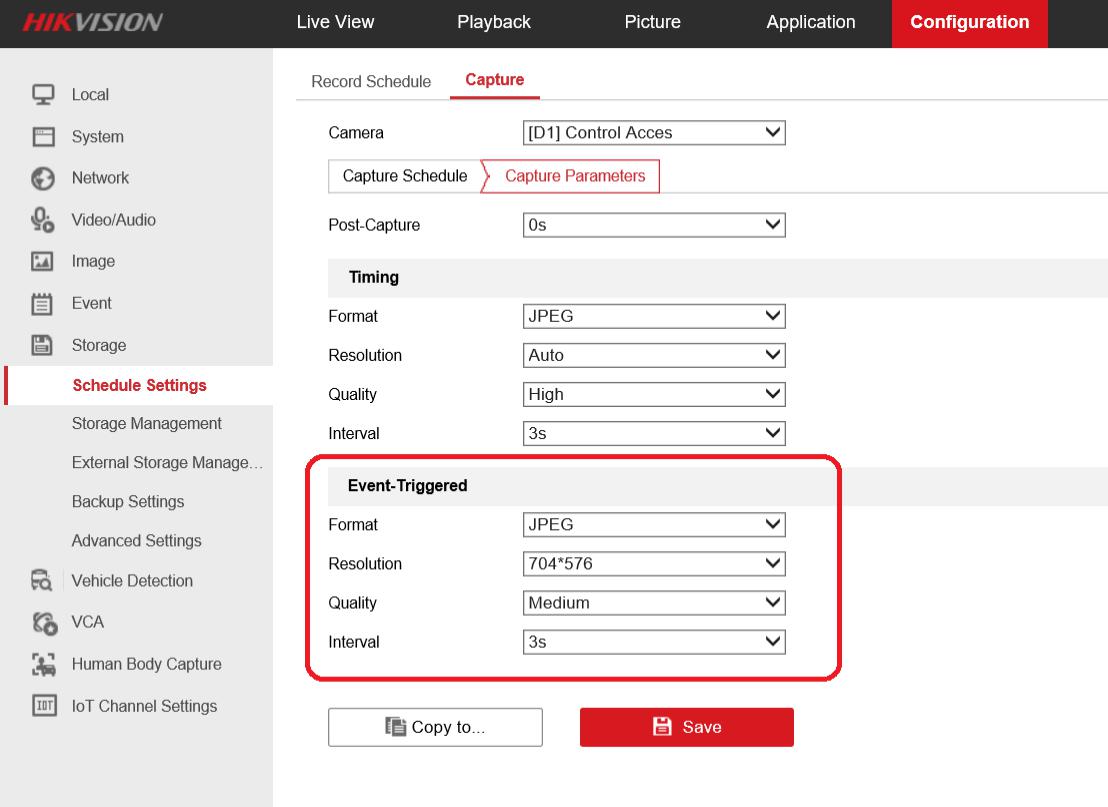

Din Configuration -> Storage -> Schedule Setting submeniul Capture Parameters, se poate configura NVR-ul sa creeze snapshoturi la parametri definiti pentru camera asociata cu centrala de control acces. Orice eveniment generat de garantarea accesului va fi insotit de 3 snapshoturi realizate la 3 secunde.

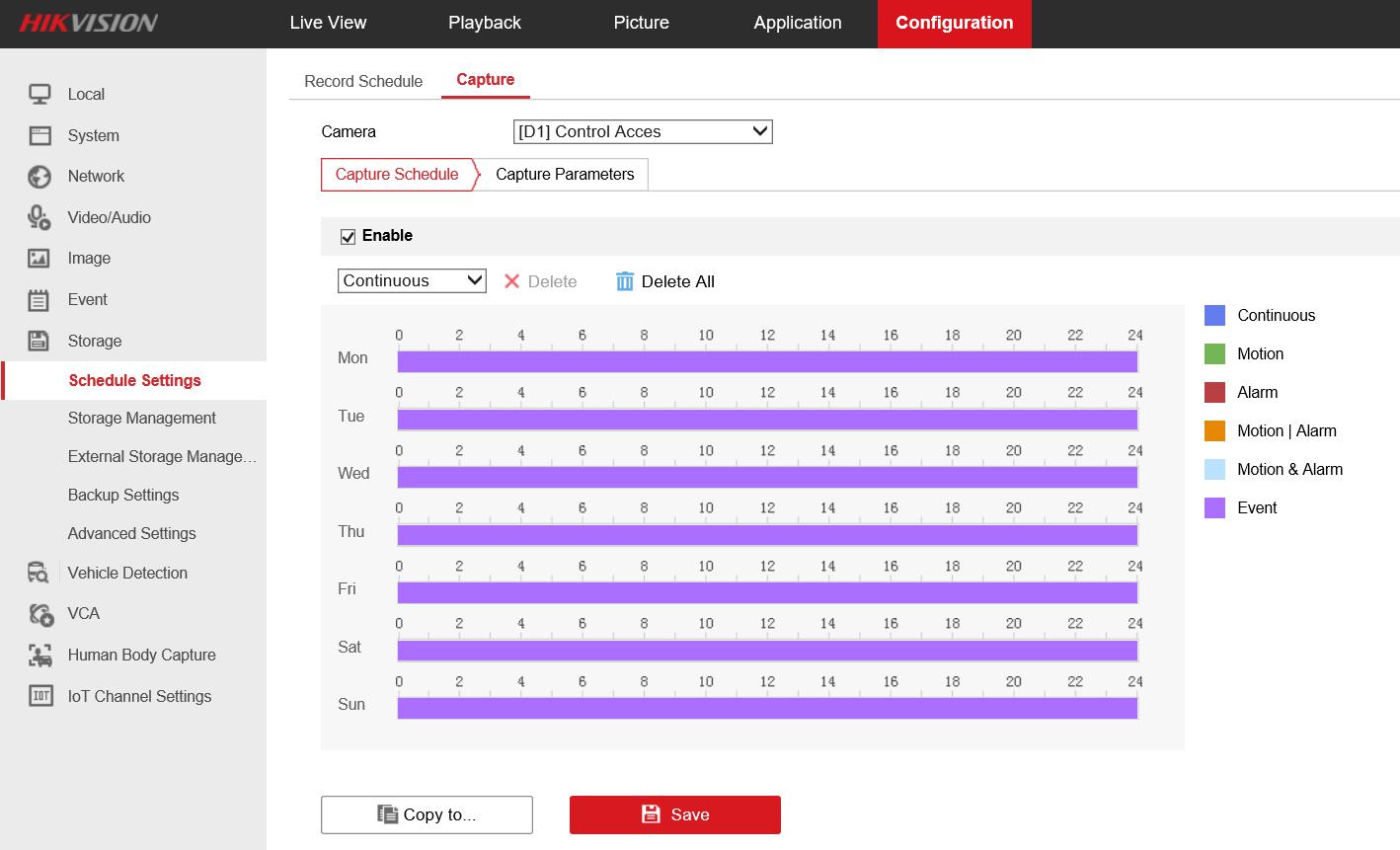

Se va naviga in submeniul Capture schedule pentru definirea intervalului in interiorul caruia se vor realiza snapshoturile.

Verificare setari

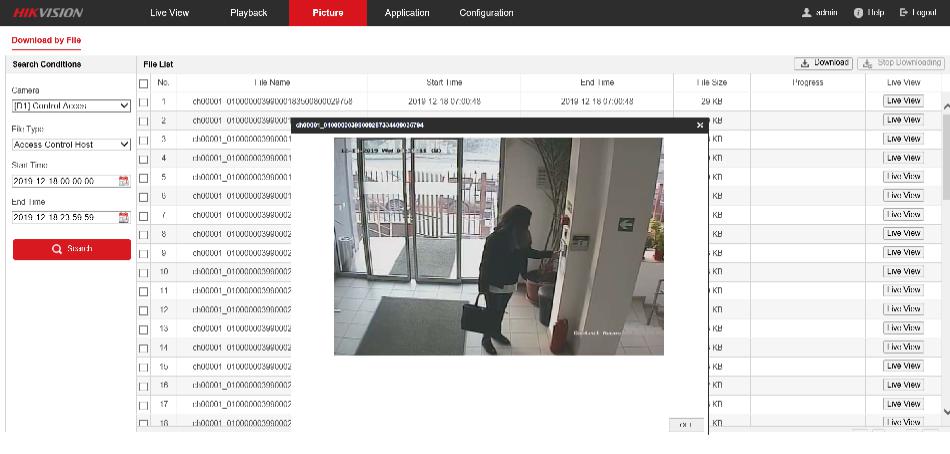

Snapshoturile asocitate evenimentelor de control acces pot fi accesate din meniul Picture, de unde se va selecta camera asociata echipamentului de control acces, tipul fisierului Access Control Host si intervalul de cautare eveniment. Rezultatele vor fi afisate in fereastra dedicata, fiecare fisier putand fi vizualizat si salvat ulterior. In cazul de fata, tipul fisierului este Access Control Host. Pentru echipamentele de videointerfonie se va cauta dupa Video Intercom, iar pentru cele de efractie Hikvision Alarm Event.

2. Adaugare centrala de control acces din interfata locala a NVR-ului

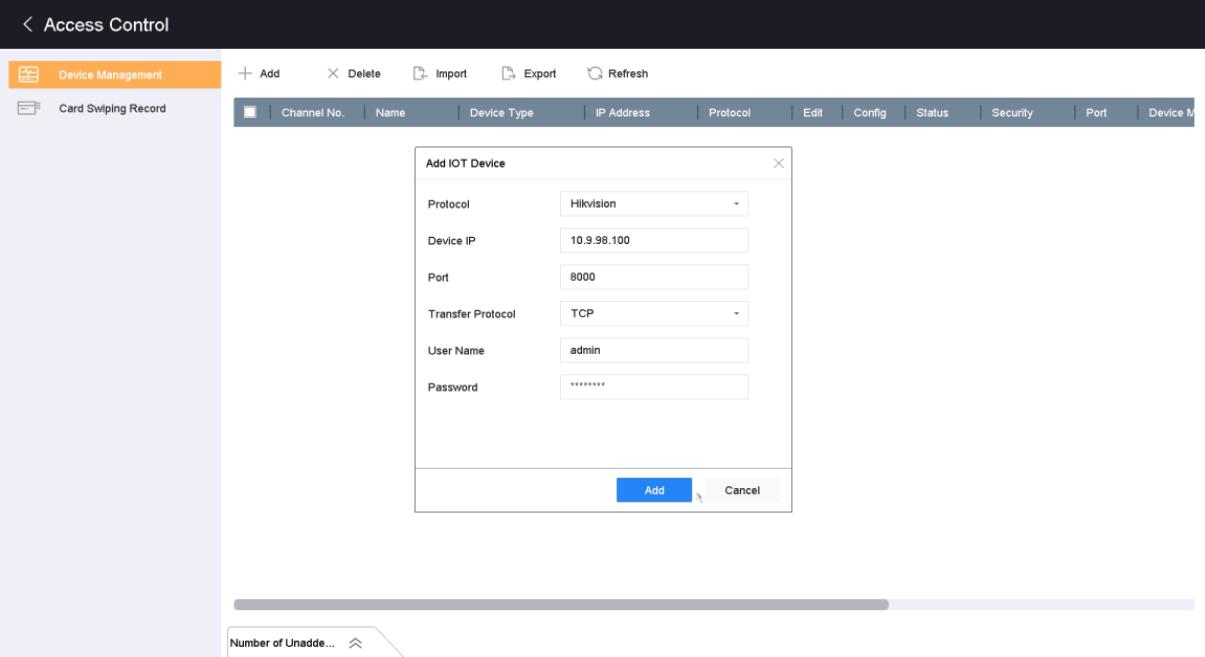

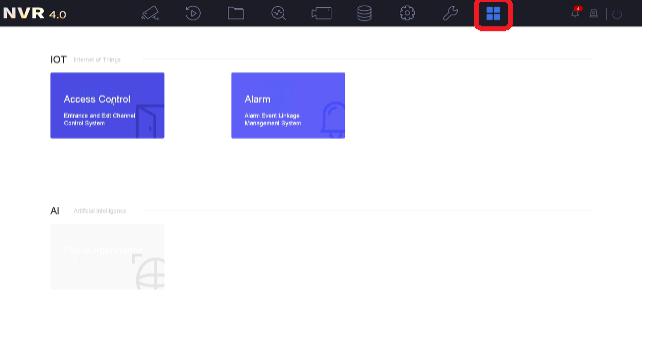

Din meniul Application -> Access Control -> Add se va adauga centrala de control acces.

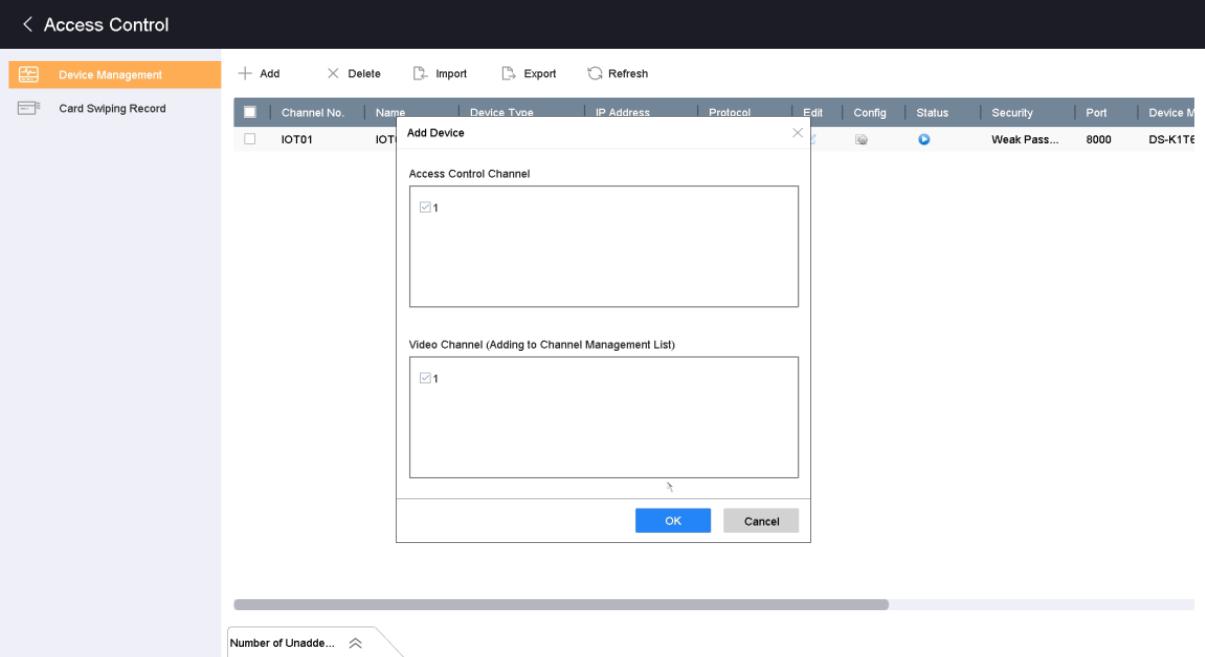

Apasarea butonului Add va afisa o fereastra cu toate canalele video disponibilie (camerele IP inrolate in acel moment in NVR) si se va selecta camera care va fi asignata evenimentelor de control acces.

Creare legatura event-to-action

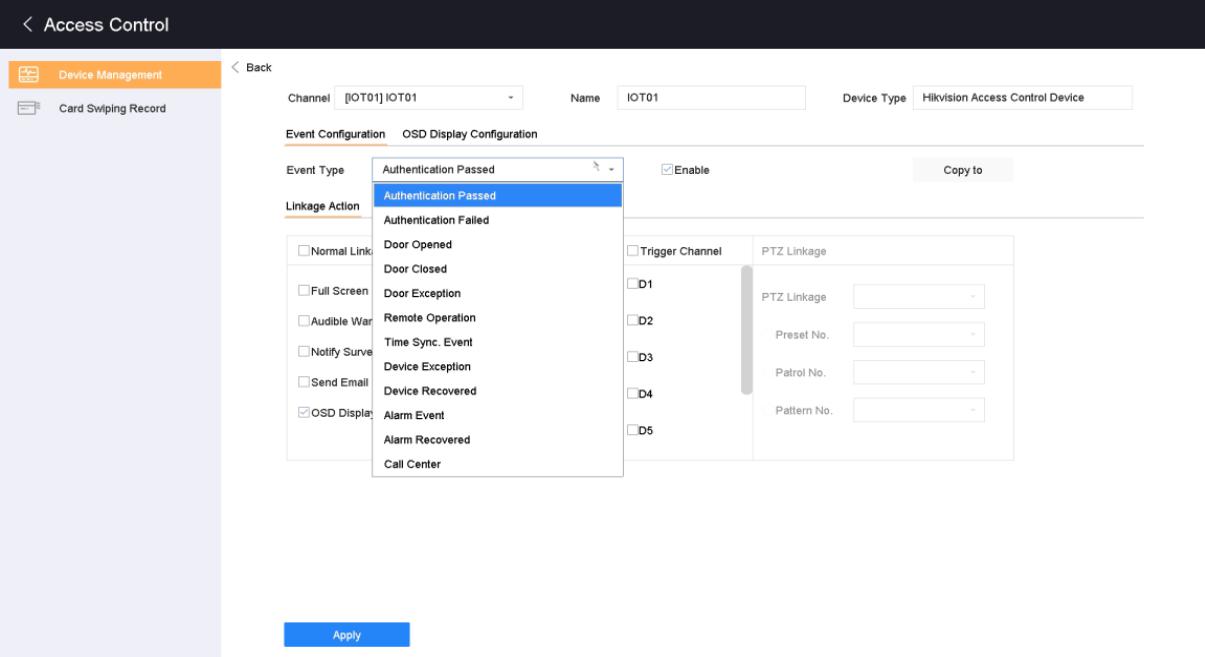

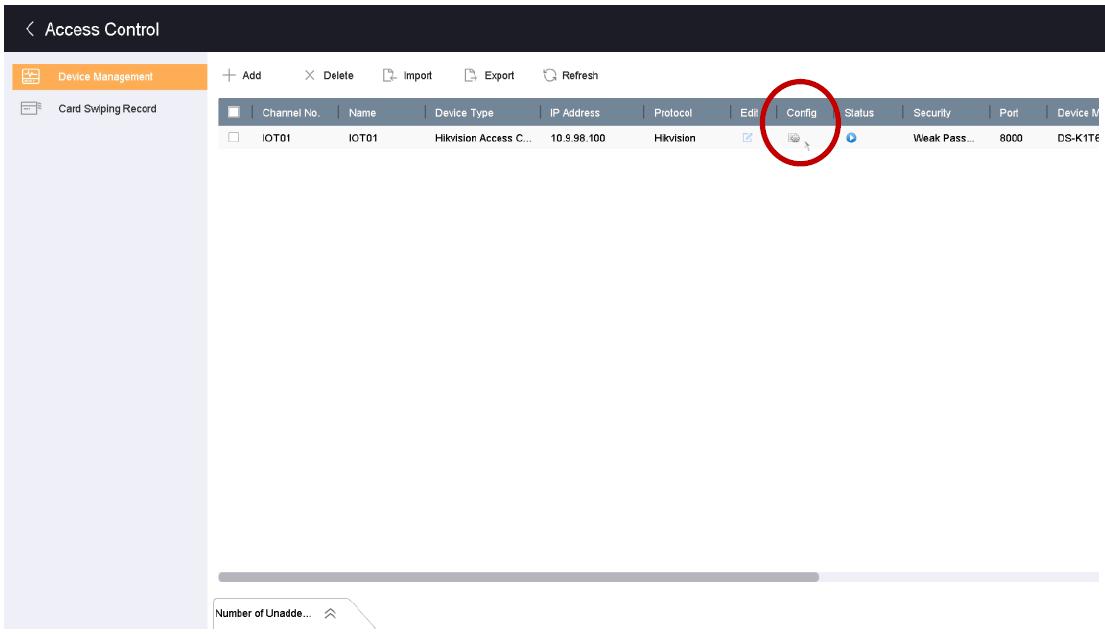

Similar cu setarile din interfata web, se pot defini legaturi de tipul event-to-action. Pentru aceasta se va efectua un click pe butonul Config iar in noua fereastra de configurare se vor defini conditiile care vor genera salvarea evenimentelor de control acces. Optiunile disponibile sunt aceleasi care se regasesc si in interfata web.

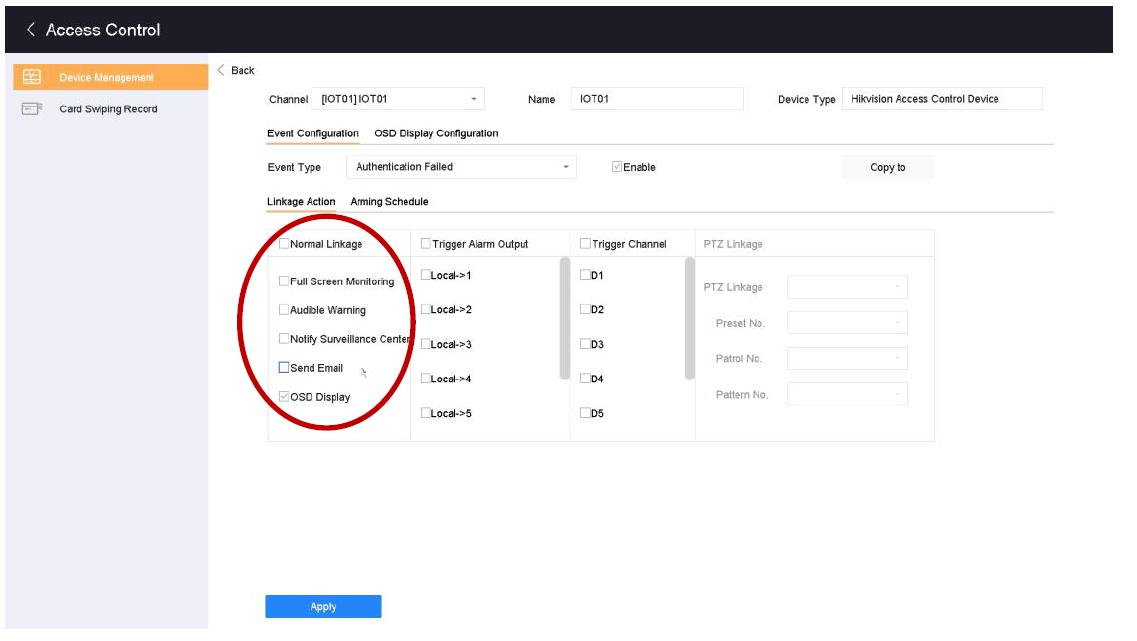

Elementele de legatura sunt aceleasi: Audible Warning, Send Email, Notify Surveillance Center, Full Screen Monitoring si OSD Display.

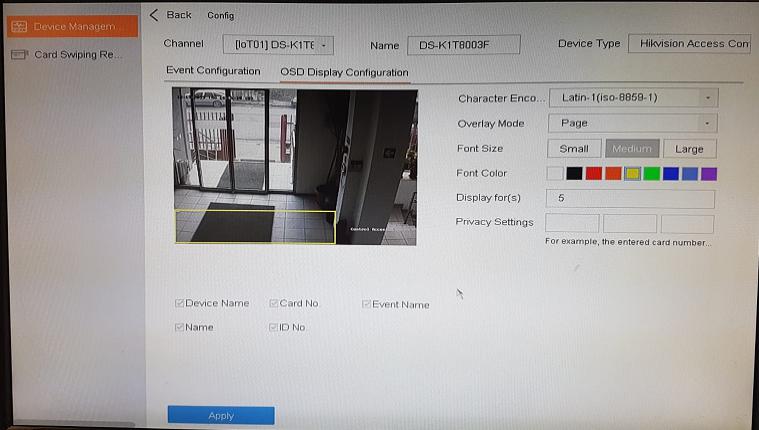

Evenimentele de control acces pot fi afisate peste imaginile live ale camerei de legatura. Se poate jongla cu dimensiunea si culoarea textului, precum si cu timpul de afisare a evenimentului.

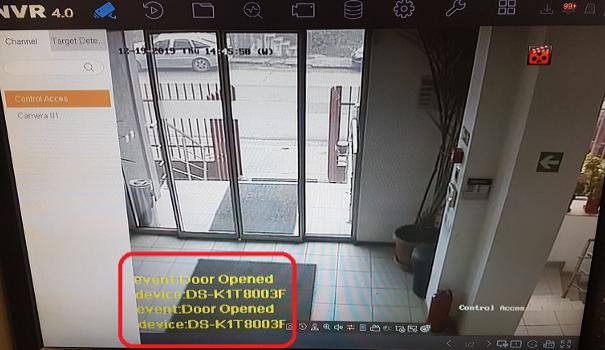

In modul de vizualizare live se pot observa evenimentele generate de centrala de control acces afisate pe canalul video de legatura.

Interogare evenimente din interfata locala

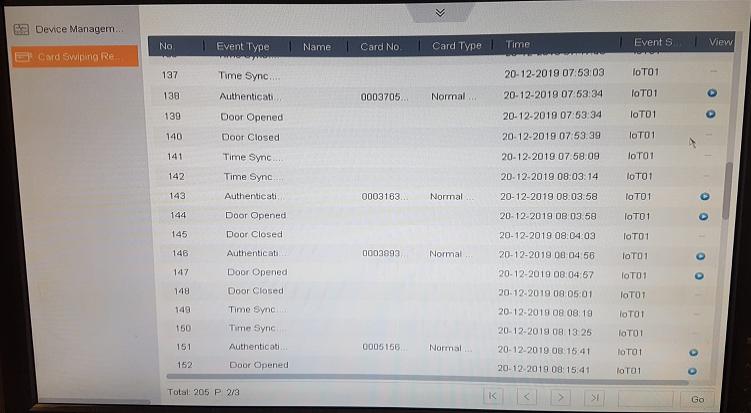

Evenimentele asociate cu centrala de control acces pot fi accesate din meniul Application -> IoT -> Access Control -> Card Swiping Record, unde se vor aplica filtrele de cautare, cum ar fi tip eveniment access control event si event sub type authentication passed pentru a afisa toate evenimentele de garantare a accesului in perimetru.

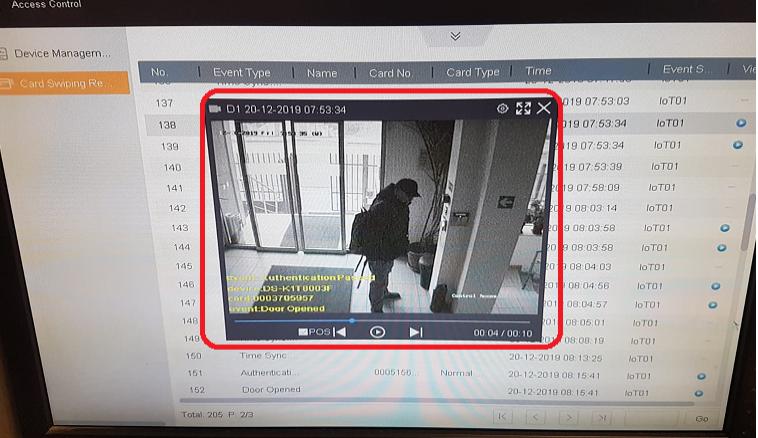

Pe langa lista de evenimente rezultate, operatorii pot vizualiza segmentul de inregistrare asociat cu evenimentul respectiv.

3. IoT si sistemele de videointerfonie

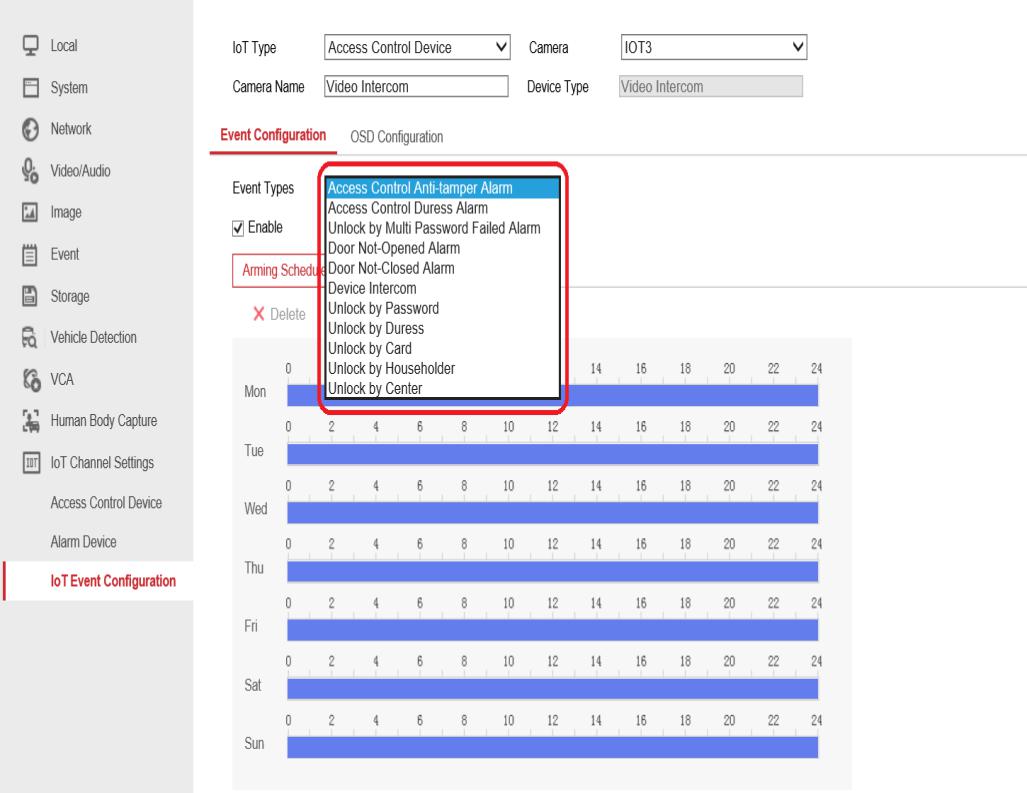

Sistemele de videointerfonie IP Hikvision din generatia a 2-a sunt integrate nativ in NVR-urile IoT. Evenimentele transmise de catre acestea in NVR sunt listate in imaginea de mai jos.

Similar cu integrarea sistemului de control acces, evenimentele sunt afisate pe canalul IP pe care a fost inrolat postul de exterior, in cazul de fata unitatea principala DS-KD8003-IME1. Sistemul ofera aceeasi functionalitate in ceea ce priveste metodele de cautare si accesare evenimente, atat din browserul web cat si din interfata locala.

4. IoT si sistemele de efractie wireless

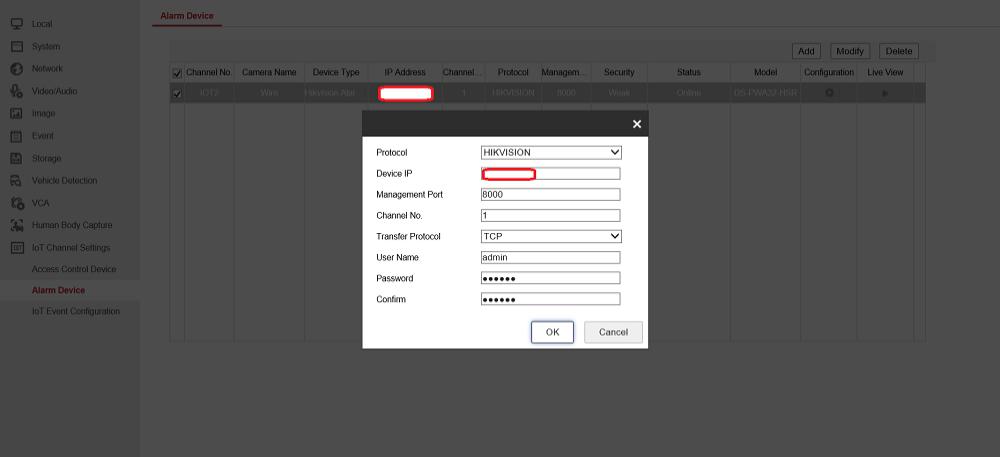

Centralele de efractie Hikvision wireless AxHub sunt integrabile in NVR-ul IoT DS-7732NI-I4. Principiul de adaugare este identic cu cel al centralelor de control acces si al videointerfoanelor IP Hikvision. Din interfata web -> Configuration -> IoT Channel Settings -> Add se poate adauga pe baza adresei IP, a portului 8000 si credentialelor o noua centrala de efractie.

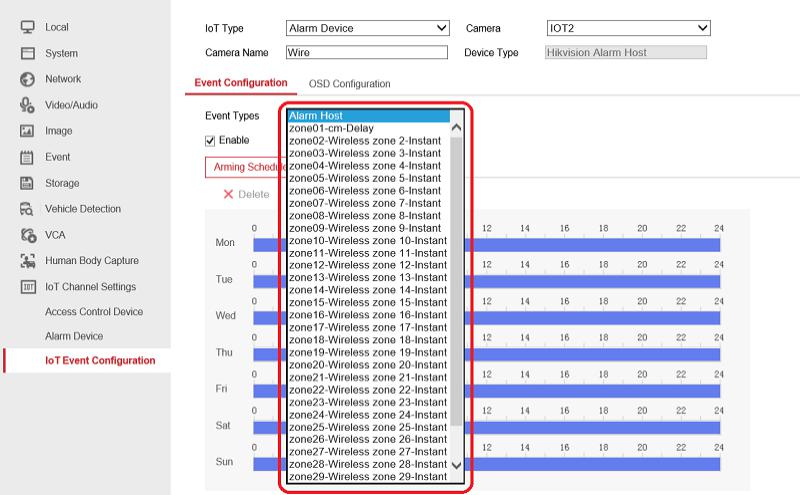

Din submeniul IoT Event Configuration se pot configura evenimentele specifice sistemelor de efractie integrate in NVR. In cazul de fata avem acces la evenimente de alarmare si la starea fiecarei zone in parte. Se pot crea legaturi software prin care vor fi tratate evenimentele de mai sus precum si pozitia in OSD-ul camerei asociate de afisare a mesajelor.

In ceea ce priveste comunicarea cu aplicatia mobila HIK-CONNECT, aceasta facilitate nu a fost introdusa deocamdata, dar consider ca este doar o chestiune de timp pana cand evenimentele echipamentelor inrolate in NVR-ul IoT vor fi forwardate utilizatorilor aplicatiilor mobile.

Spor la proiecte!

Cristian
