Vremuri de criza necesita solutii de criza. Acesta este lozinca sub care cei de la Hikvision “masoara” unul dintre simtomele cauzate de noul coronavirus, COVID19. Inginerii de la Hikvision pun la dispozitia pietei de specialitate si nu numai o metoda rapida de a masura temperatura corporala a unuia sau a mai multor indivizi din acelasi cadru cu posibilitatea generarii unei alarme in cazul in care aceasta valoare depaseste un anumit prag, de regula 37°. Solutia propusa in randurile ce urmeaza utilizeaza camere termice dedicate cu posibilitatea notificarii in aplicatia gratuita de gestionare si monitorizare echipamente Hikvision, IVMS-4200.

Notiuni introductive

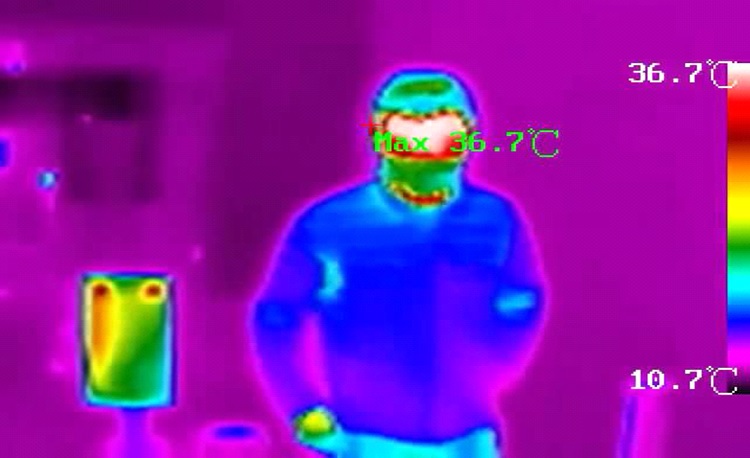

• Principiul de functionare. Orice obiect cu temperatura mai mare de zero absolut, emite o cantitate de radiatie cuantificabila. O camera termica converteste radiatia IR in valori pe nivele de gri apoi pe baza unui algoritm transforma aceste valori in grade Celsius. Modelul de transformare este obtinut printr-o calibrare a camerelor cu ajutorul unui dispozitiv blackbody.
• Aplicabilitate. Camerele termice capabile de masurarea cu acuratete a temperaturii corporale pot indica, atat vizual cat si printr-o notificare, prezenta febrei. Camerele termice pot fi utilizate in screeningul de febra la intrarea in aeroporturi, malluri, spatii de birouri, cladiri guvernamentale, etc.
• Avantaje
  • Eficienta ridicata. Este nevoie de o singura secunda pentru ca temperatura corporala sa fie masurata.
  • Siguranta. Aceste camere nu necesita contact fizic cu subiectul pentru a masura temperature corporala.

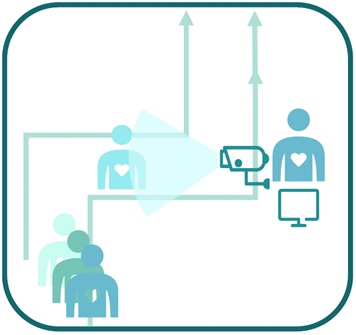

Procesul de screening

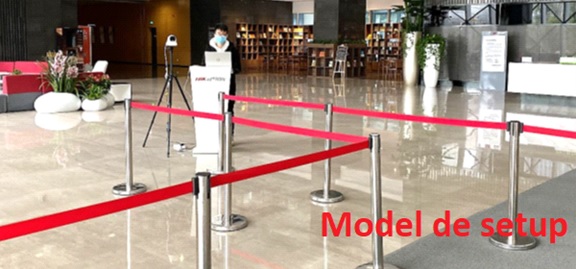

• Definire culoar fizic pentru accesul coordonat al persoanelor monitorizate. Se recomanda instalarea camerelor in interior la distante considerabile fata de intrarile care permit circularea fronturilor de aer si afectarea masuratorilor. Se recomanda crearea unui culoar de acces pentru a limita patrunderea intr-o zona limitata deodata a unui numar ridicat de persoane. Numarul maxim de persoane admise in cadru si pentru care vor fi afisate temperaturile este 30.

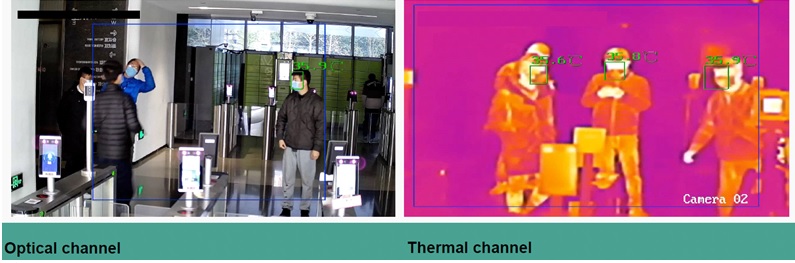

• Screeningul efectiv. Solutiile de monitorizare temperatura permit intr-o maniera extrem de rapida masurarea temperaturilor unui grup de persoane in miscare.
• Masurare temperaturii pentru confirmare.  Se recomanda utilizarea unui temometru daca o persoana a fost semnalata de catre camera termica ca avand temperatura.

Solutia profesionala de screening

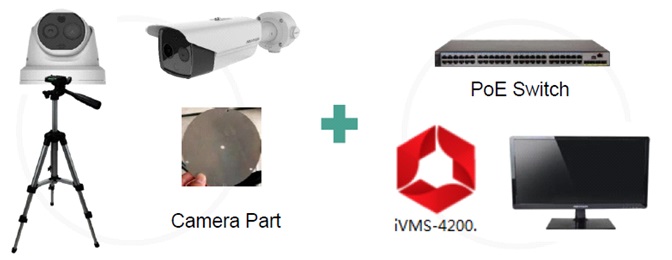

Solutia profesionala de monitorizare temperatura propusa de Hikvision este formata din camera termica, accesorii de montaj, switch PoE, IVMS-4200 (pe un PC sau laptop), trepied si, optional, un NVR din seria I pentru stocare date ca: DS-7608NI-I2/8P, DS-7616NI-I2, DS-7616NI-I2/16P, DS-7716NI-I4, DS-7716NI-I4/16P, DS-7732NI-I4, DS-7732NI-I4/16P, DS-9632NI-I8, DS-9664NI-I8. Daca in locatie exista un NVR care se regaseste in lista de mai sus si infrastructura o permite, atunci se pot inrola camere IP fara probleme.

Avantajele solutiei profesionale

• Rezolutia senzorului termic este de 384*288, suficienta pentru acoperirea zonei de acces, implicit si de masurare.
• Camerele cu lentila fixa de 15mm poate efectua masuratori la o distanta de 4.5 pana la 9m.
• Precizie ±0.5 °C pana la ±0.1 °C  cu ajutorul aparatului de calibrare blackbody
• Rezolutia senzorului optic este de 4 megapixeli, rezolutie care de regula satisfice cerintele de monitorizare
• Usor de instalat si configurat
• Camerele termice sunt prevazute cu algoritmi de inteligenta artificiala cu ajutorul carora se vor efectua masuratori doar pe persoane.
• Numarul maxim de persoane pentru care se va masura temperatura simultan este de 30.

Recomandari de instalare

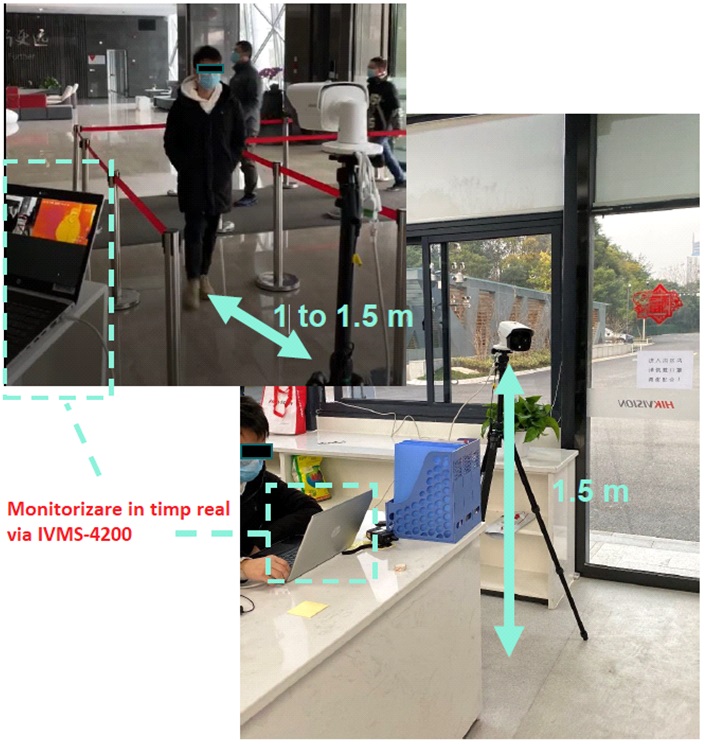

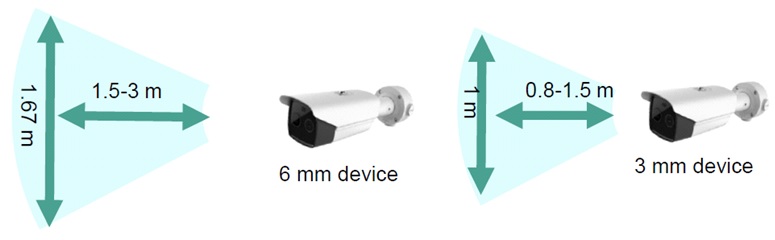

Hikvision recomanda instalarea camerelor la o inaltime de 1.5m, la o distanta cuprinsa intre 0.8~1.5m (pentru modelele cu lentila fixa de 3mm) pana la 1.5~2.5m (pentru modelele cu lentila fixa de 6mm) fata de zona pe unde vor trece persoanele in vederea monitorizarii temperaturii. Exista de asemenea restrictii in ceea ce priveste locatia de instalare. Pentru rezultate cat mai fidele se recomanda instalarea camerelor in interior, ferite de intemperii care reduc temperatura corporala, alterand corectitudinea masuratorilor.

Solutia mobila de screening

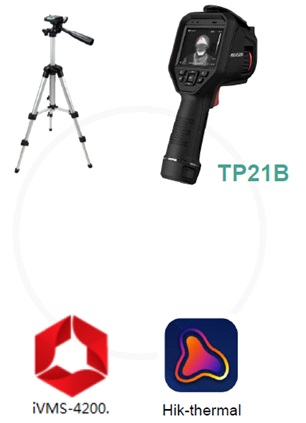

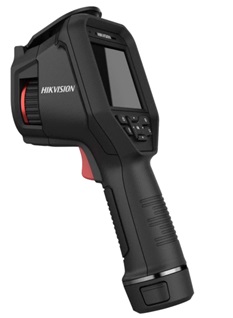

Hikvision pune la dispozitie si o versiune mobila compusa din camera mobila si trepied la care se adauga software-urile IVMS-4200 si aplicatia mobila Hik-thermal.

Avantajele solutiei mobile

• Camera termografica mobila are incorporat un modul Wi-Fi care permite integrarea cu aplicatia desktop sau cea mobila. Permite notificarea audio in timp real si salvarea imaginilor.
• Ecran touch-sceen pentru o utilizare mai rapida.
• Mod de masurare a zonelor cu temperatura flexibila.
• Precizie ±0.5 °C

Recomandari de instalare

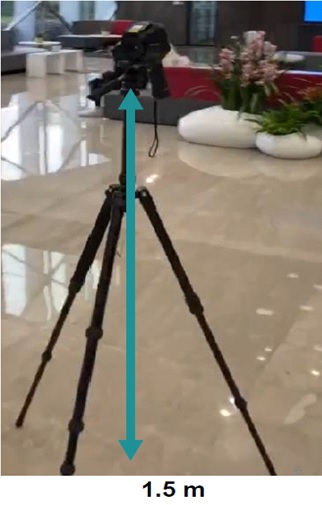

Se recomanda instalarea/pozitionarea camerelor la o inaltime de 1.5m si la o distanta de 1.5~2.5 metri fata de subiect, de regula in interior, ferite de intemperii care reduc temperatura corporala, alterand corectitudinea masuratorilor.

Solutie profesionala de screening

 Solutia profesionala de screening este compusa din camera termica, trepied, IVMS-4200, switch PoE, NVR (optional, pentru stocare) si o unitate de calibrare blackbody.

Avantajele acestei solutii fata de cea profesionala si mobila este reprezentata de precizia de ±0.3°C datorata prezentei aparatului de calibrare blackbody.

Recomandari de instalare

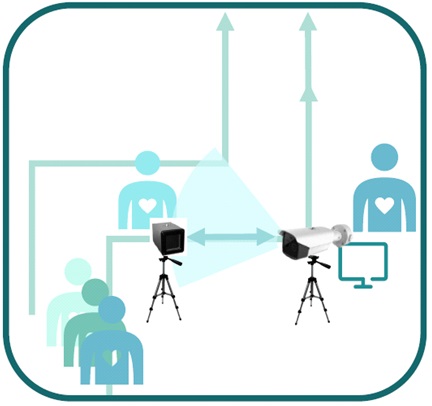

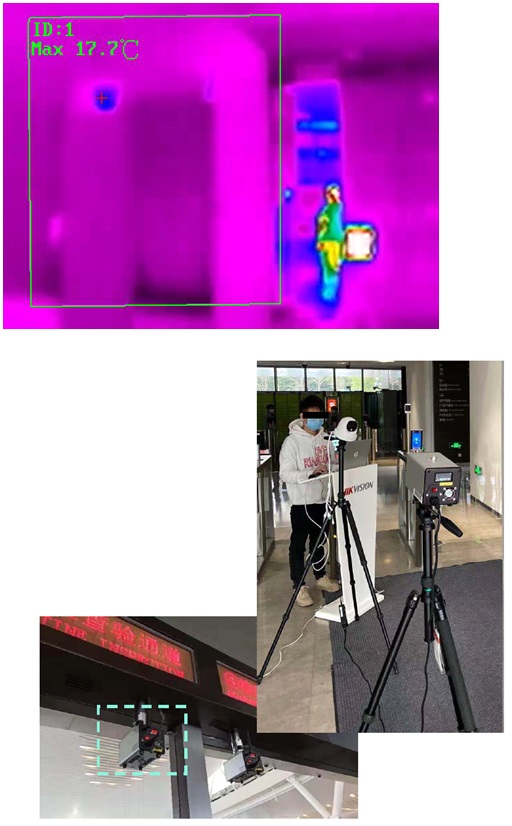

Avem aceeasi inaltime de 1.5m recomandata pentru instalare. Aparatul de calibrare este folosit in combinatie cu camera termografica si plasat la 1m (pentru o camera cu lentila de 3mm), 2m (6mm). Acesta trebuie “vazut” de camera in partea stanga sau dreapta sus. De retinut ca acest calibrator nu trebuie obturat de alte obstacole, iar instalatia va functiona in parametrii normali doar in interior.

Modele disponibile

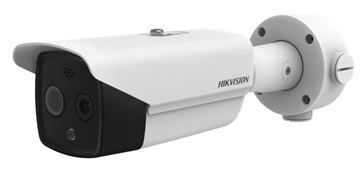

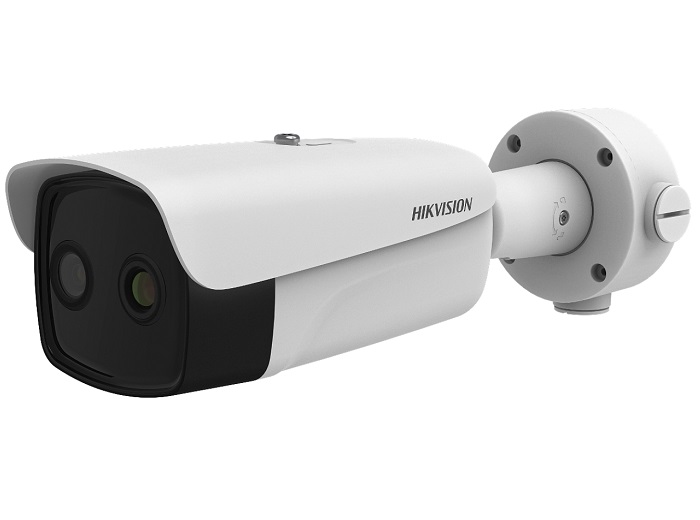

	DS-2TD2637B-10/P si DS-2TD2636B-15/P Senzor termic 384x288 Lentila 10mm si 15mm Rezolutie senzor optic 2688x1520 Lentila optica 4mm/6mm Acuratete: ±0.5°C ±0.3°C daca se utilizeaza un aparat de calibrare Gama de temperatura masurabila 30~45°C
	DS-2TP21B-6AVF/W Senzor termic 160x120 Senzor optic 2/5/8mp Acuratete ±0.5°C Gama de temperatura masurabila 30~45°C Touch screen Infuzie de imagini bi-spectru Wi-Fi Alarme audio Captare si upload automat al imaginilor
	DS-2TD2617B-3/PA si DS-2TD2617B-6/PA Senzor termic 160x120 Lentila 3/6mm Senzor optic: 2688x1520 Lentila optica:4/8mm Acuratete: ±0.5°C ±0.3°C daca se utilizeaza un aparat de calibrare Gama de temperatura masurabila 30~45°C Suporta notificare audio
	DS-2TD1217B-3/PA si DS-2TD1217B-6/PA Senzor termic 160x120 Lentila 3/6mm Senzor optic: 2688x1520 Lentila optica:4/8mm Acuratete: ±0.5°C ±0.3°C daca se utilizeaza un aparat de calibrare Gama de temperatura masurabila 30~45°C Suporta notificare audio
	Aparat de calibare camere termice Rezolutie temperatura 0.1°C Acuratete: ±0.1°C Stabilitate temperatura: ±0.1°C/h Temperatura de functionare: 0~30°C Emisivitate efectiva 0.97±0.02

Echipa Secpral va sta la dispozitie cu detalii suplimentare.

Spor la proiecte,

Cristian
